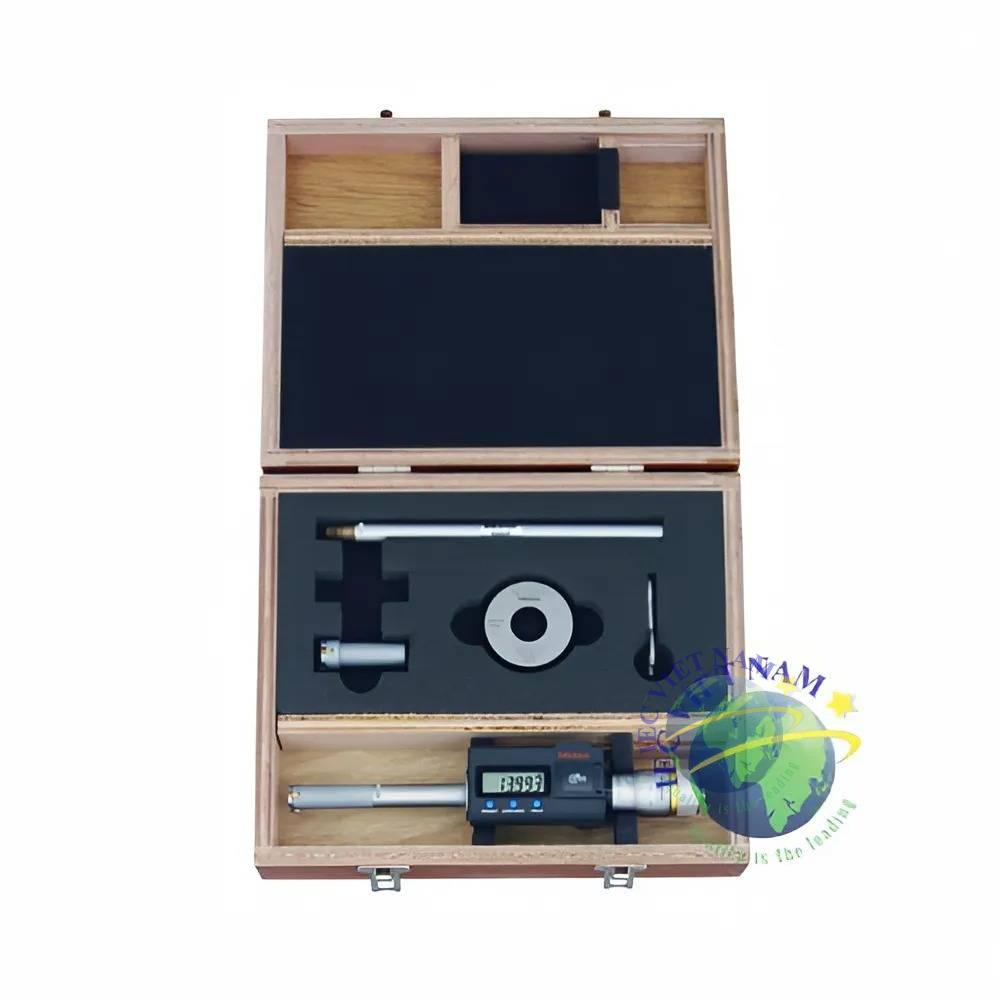

Thước đo lỗ 3 chấu điện tử Mitutoyo HTD-20RST 468-972

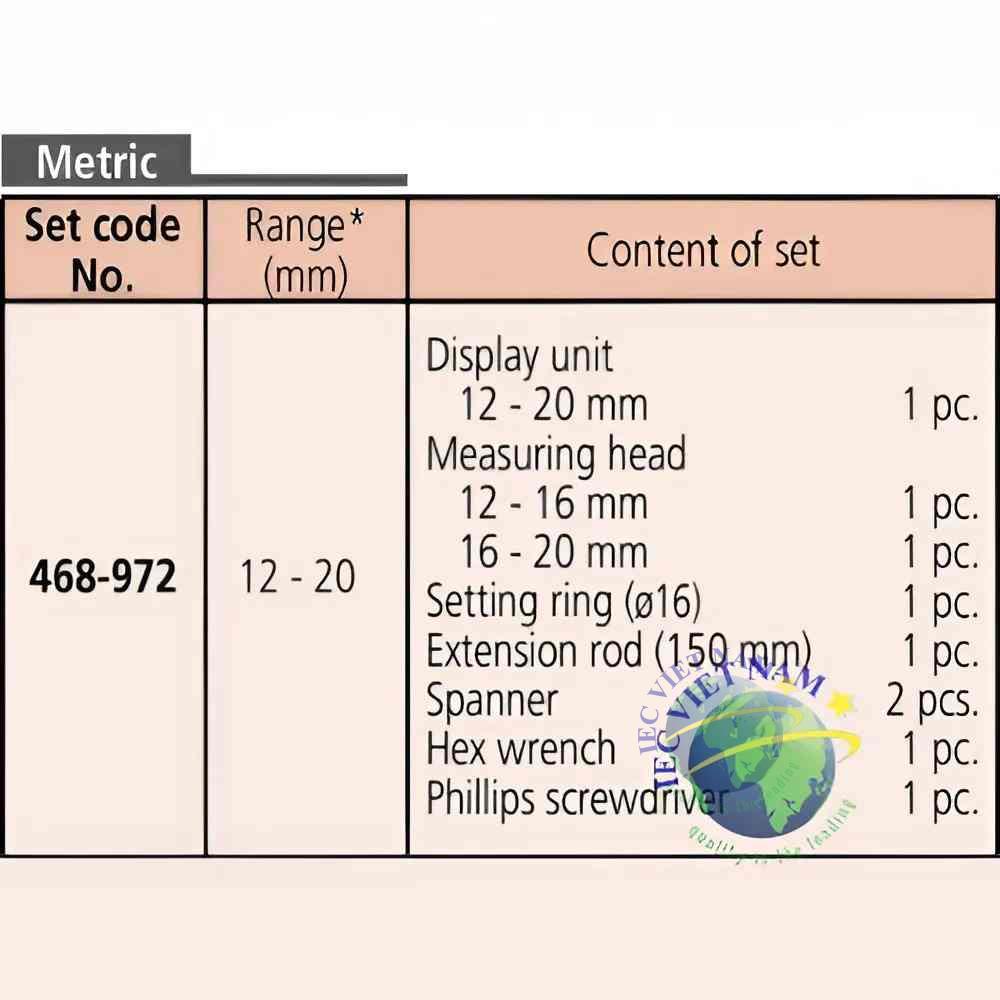

Mô tả thông số sản phẩm

• Phạm vi đo: 12-20mm
• Bước kỹ thuật số: 0.001 mm
• Đầu đo:

* 12 – 16 mm (1 chiếc)

* 16 – 20 mm (1 chiếc)

• Vòng cài đặt:

* Ø16 (1 chiếc)

• Độ phân giải: ±3 µm
• Thanh kéo dài: 150 mm
• Cờ lê (2 chiếc)
• Cờ lê lục giác (1 chiếc)
• Tua vít Phillips screwdriver (1 chiếc)
• Tuổi thọ pin: 1.2 năm
• Màn hình: LCD, cao số 7.5mm

Hướng dẫn sử dụng:

1. Chuẩn bị trước khi đo

• Kiểm tra thiết bị:
  • Đảm bảo bề mặt tiếp xúc của mỏ đo (measuring anvils) sạch sẽ và không có bụi bẩn hoặc dầu mỡ.
  • Kiểm tra pin trên màn hình kỹ thuật số, đảm bảo thiết bị có đủ năng lượng.
• Cài đặt ban đầu:
  • Nhấn nút ON/OFF để bật thiết bị.
  • Nhấn nút ZERO để đặt giá trị hiển thị về 0 khi các mỏ đo đang ở trạng thái đóng.

2. Thao tác đo

• Đo đường kính trong:
  1. Đưa đầu đo vào vị trí cần đo (ví dụ: lỗ khoan hoặc chi tiết có đường kính trong).
  2. Xoay núm xoay (thimble) nhẹ nhàng để mở rộng mỏ đo (measuring anvils) sao cho chúng tiếp xúc hoàn toàn với bề mặt bên trong của chi tiết.
  3. Đảm bảo đầu đo được đặt thẳng hàng với tâm của lỗ cần đo để đạt độ chính xác cao nhất.
  4. Khi cảm nhận được lực vừa đủ (hoặc khi núm xoay dừng lại), đọc giá trị trên màn hình kỹ thuật số.

3. Đo nhiều lần để kiểm tra

• Để đảm bảo tính chính xác, hãy thực hiện đo ít nhất 3 lần tại các vị trí khác nhau trong cùng một lỗ khoan. Điều này giúp kiểm tra độ đồng tâm và độ tròn của chi tiết.

4. Sau khi đo

• Nhấn nút HOLD (nếu có) để giữ giá trị đo trên màn hình nếu cần ghi chép.
• Nhẹ nhàng tháo đầu đo ra khỏi chi tiết và vệ sinh sạch sẽ bề mặt mỏ đo bằng khăn mềm.
• Nhấn nút ON/OFF để tắt thiết bị, hoặc nó sẽ tự động tắt sau một thời gian không sử dụng.

5. Bảo trì thiết bị

• Sau khi sử dụng, luôn cất thiết bị vào hộp đựng đi kèm để tránh va đập và bụi bẩn.
• Kiểm tra pin định kỳ và thay pin khi cần thiết.
• Không sử dụng thiết bị trong môi trường ẩm ướt hoặc nhiệt độ quá cao/thấp để tránh ảnh hưởng đến độ chính xác.

Lưu ý:

• Nếu bạn sử dụng bộ chuyển đổi cho các dải đo khác nhau (phụ kiện đi kèm), hãy đảm bảo lắp đúng và căn chỉnh lại thiết bị trước khi đo.
• Sử dụng đúng lực khi đo để tránh làm hỏng thiết bị hoặc bề mặt chi tiết.
