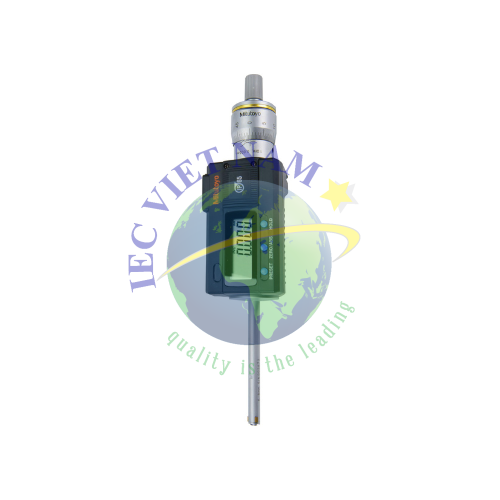

Panme đo lỗ 3 chấu điện tử Mitutoyo 468-162

Giá:

Thông số kỹ thuật
Model HTD-10R
Phạm vi đo  8–10 mm
 Độ phân giải 0,001 mm
Độ chính xác ±2 µm
Chiều dài thân đo 59 mm
Khối lượng 400 g
Cấp bảo vệ IP65 – chống bụi và nước
Yêu cầu báo giá
Categories: , ,

1. Đặc điểm nổi bật

  • Thiết kế nhỏ gọn: Chiều dài thân đo 59 mm, trọng lượng khoảng 400 g, dễ dàng sử dụng và mang theo.

  • Đầu đo phủ Titanium Nitride (TiN): Tăng độ bền và khả năng chống mài mòn.

  • Màn hình LCD lớn: Hiển thị kết quả đo rõ ràng và dễ đọc.

  • Chức năng tự động bật/tắt nguồn: Tiết kiệm năng lượng.

  • Cảnh báo pin yếu: Thông báo khi pin gần hết.

  • Chức năng giữ kết quả đo (Hold): Giữ nguyên kết quả đo trên màn hình.

  • Cổng xuất dữ liệu SPC: Cho phép kết nối với thiết bị ngoại vi để lưu trữ và phân tích dữ liệu.

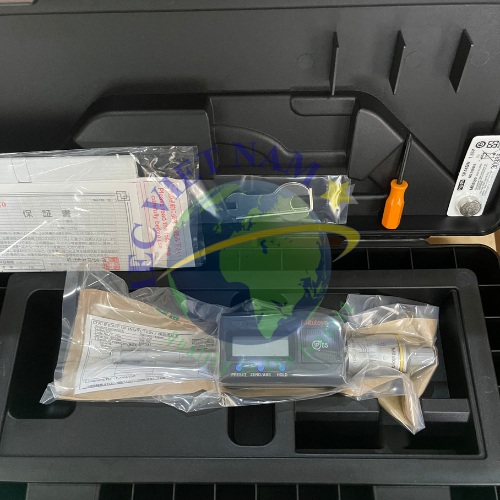

468 162.1

2. Ứng dụng thực tế

  • Gia công cơ khí chính xác: Đo đường kính trong của các lỗ nhỏ trong chi tiết máy.

  • Kiểm tra chất lượng sản phẩm (QC): Đảm bảo kích thước lỗ nằm trong dung sai thiết kế.

  • Chế tạo khuôn mẫu: Đo các lỗ dẫn hướng, lỗ pin định vị cần độ chính xác cao.

  • Ngành ô tô – xe máy: Kiểm tra kích thước lỗ xi lanh, ống dẫn dầu, ống khung gầm.

  • Lắp ráp và bảo trì thiết bị công nghiệp: Đo kiểm tra nhanh các chi tiết lắp khít yêu cầu độ chính xác cao.

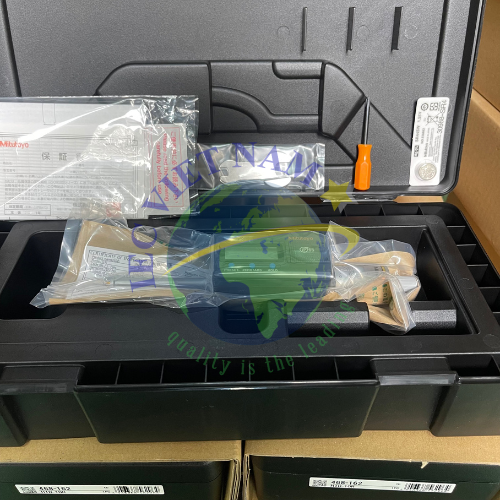

468 162.2



3. Hướng dẫn sử dụng

♦ Chuẩn bị trước khi đo

  • Lắp pin: Dùng 2 viên pin SR44, đảm bảo đúng chiều (+/-).

  • Làm sạch bề mặt đo: Dùng khăn mềm lau sạch cả đầu đo và chi tiết cần đo.

  • Hiệu chuẩn điểm 0 (Zero-Setting):

    • Dùng vòng chuẩn (setting ring) tương ứng với dải đo 8–10 mm.

    • Gắn đầu đo vào vòng chuẩn và nhấn nút “ZERO/ABS” để đặt điểm gốc.

♦ Tiến hành đo

  1. Đưa panme vào lỗ cần đo, đảm bảo panme đặt vuông góc và chính tâm.

  2. Xoay núm bánh cóc (ratchet stop) nhẹ nhàng để các chấu đo bung đều và tiếp xúc với bề mặt bên trong lỗ.

  3. Giữ nguyên tay khi nghe tiếng “tách” của bánh cóc để đảm bảo lực đo ổn định.

  4. Đọc kết quả trực tiếp trên màn hình LCD (độ phân giải 0.001 mm).

♦ Các chức năng chính

  • HOLD: Giữ kết quả đo trên màn hình để dễ ghi lại.

  • ZERO/ABS: Đặt lại gốc hoặc chuyển giữa đo tuyệt đối và tương đối.

  • Tự động tắt nguồn: Panme sẽ tắt sau vài phút không dùng để tiết kiệm pin.

  • Cảnh báo pin yếu: Biểu tượng pin xuất hiện khi cần thay pin.

  • SPC output: Kết nối với thiết bị lấy dữ liệu qua cáp SPC (tùy chọn).

182 2 182 3



4. Bảo quản và bảo trì

  • Không để thiết bị ở nơi ẩm ướt hoặc bụi bẩn.

  • Sau khi đo, lau sạch thiết bị và cất vào hộp đựng.

  • Nếu không dùng lâu dài, tháo pin ra để tránh rò rỉ pin gây hỏng mạch.
